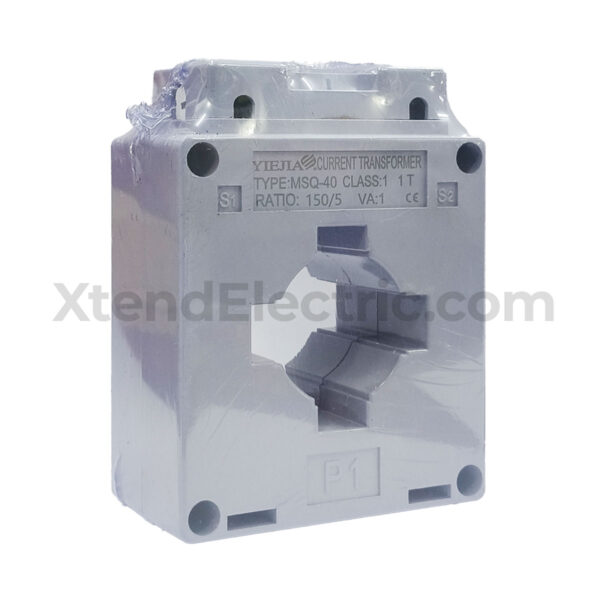

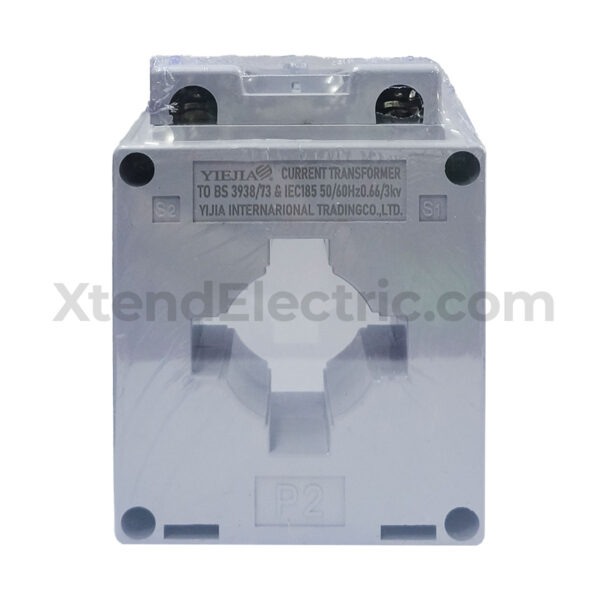

YIEJIA Current Transformer (CT) รุ่น MSQ-40 150/5A

คำอธิบาย

YIEJIA Current Transformer (CT) รุ่น MSQ-40 อัตราทด 150/5A เป็นอุปกรณ์ประกอบตู้คอนโทรลไฟฟ้า (Control Panel) และตู้สวิตช์บอร์ด (MDB) ที่มีความสำคัญอย่างยิ่งสำหรับระบบไฟฟ้าแรงต่ำ ทำหน้าที่ลดทอนกระแสไฟฟ้าขนาดใหญ่ (150 แอมป์) ให้ลงมาอยู่ในระดับกระแสไฟฟ้ามาตรฐาน (5 แอมป์) เพื่อความปลอดภัยในการเชื่อมต่อเข้ากับอุปกรณ์วัดค่าไฟฟ้าต่างๆ เช่น แอมป์มิเตอร์ (Ammeter), มิเตอร์ดิจิทัล (Digital Power Meter) หรืออุปกรณ์รีเลย์ป้องกัน

หม้อแปลงกระแสไฟฟ้า YIEJIA MSQ-40 ผลิตตามมาตรฐานสากล IEC 60044-1 ตัวเรือนทำจากพลาสติกวิศวกรรมชนิดฉนวนพิเศษ ทนต่อความร้อน และคุณสมบัติไม่ลามไฟ (Flame Retardant Material) เพิ่มความมั่นใจด้านความปลอดภัยในตู้สวิตช์บอร์ด ออกแบบโครงสร้างให้รองรับบัสบาร์ขนาด 40×10 มม. หรือสายไฟเส้นผ่านศูนย์กลางสูงสุด 40 มม. ให้ค่าความแม่นยำ Class 1.0 เหมาะอย่างยิ่งสำหรับโรงงานอุตสาหกรรม อาคารสำนักงาน ตู้คอนโทรลปั๊มน้ำ ตู้ควบคุมเครื่องจักร และงานติดตั้งระบบไฟฟ้าทั่วไป

คุณสมบัติเด่น (Key Features)

• High Accuracy: ให้ค่าการแปลงกระแสไฟฟ้าที่มีความแม่นยำ ระดับ Class 1.0 เหมาะกับงาน Metering แสดงผลหน้าตู้คอนโทรล
• Compact & Durable Design: ขนาดกะทัดรัด ประหยัดพื้นที่ติดตั้งภายในตู้สวิตช์บอร์ด โครงสร้างแข็งแรงทนทาน
• Flame Retardant Case: ตัวเรือนผลิตจากพลาสติกทนความร้อนสูง ไม่ติดไฟ ป้องกันการลุกลามของไฟกรณีเกิดไฟฟ้าช็อต
• Flexible Mounting: มาพร้อมอุปกรณ์ขายึด สามารถเลือกติดตั้งได้ทั้งแบบยึดเพลตตู้ (Base Mounting) หรือยึดล็อคเข้ากับบัสบาร์ทองแดงโดยตรง (Busbar Mounting)
• Clear Safety Cover: มีฝาครอบใสปิดบริเวณขั้วต่อสายฝั่งทุติยภูมิ (Secondary Terminal Cover) ป้องกันการสัมผัสโดยตรง เพิ่มความปลอดภัยขณะใช้งาน

ข้อมูลทางเทคนิค (Technical Specifications)

• แบรนด์ (Brand): YIEJIA
• รุ่น (Model): MSQ-40
• อัตราทดกระแส (Current Ratio): 150/5A
• กระแสทางด้านปฐมภูมิ (Primary Current): 150 A
• กระแสทางด้านทุติยภูมิ (Secondary Current): 5 A
• ระดับความแม่นยำ (Accuracy Class): Class 1.0
• กำลังพิกัด (Rated Burden): 2.5VA – 5VA
• ขนาดช่องผ่านบัสบาร์ (Window Size): 40 x 10 มม. (หรือสายไฟ Ø40 มม.)
• แรงดันไฟฟ้าใช้งานสูงสุด (Rated Voltage): 0.66kV / 0.72kV AC
• ความถี่ใช้งาน (Rated Frequency): 50 / 60 Hz
• แรงดันไฟทดสอบฉนวน (Withstand Voltage): 3kV AC (1 นาที)
• อุณหภูมิใช้งาน (Operating Temperature): -25°C ถึง +55°C
• มาตรฐานอ้างอิง (Standard): IEC 60044-1 / EN 60044-1

วิธีใช้งาน (How to Use)

1. เตรียมการติดตั้ง: ปลดแหล่งจ่ายไฟหลัก (Main Power Off) และตรวจสอบให้แน่ใจว่าไม่มีกระแสไฟฟ้าไหลผ่านในระบบก่อนเริ่ม
2. การร้อยสาย/บัสบาร์ (Primary Side): นำบัสบาร์ทองแดงหรือสายไฟฟ้าฝั่ง L (Line) ขนาดไม่เกิน 40×10 มม. สอดผ่านช่องกลางของตัว CT MSQ-40
3. การต่อสายเข้ามิเตอร์ (Secondary Side): ต่อสายไฟฟ้าจากขั้วทุติยภูมิ S1 (K) และ S2 (L) บนตัว CT เข้ากับขั้ววัดกระแสไฟฟ้าของ แอมป์มิเตอร์ หรือ พาวเวอร์มิเตอร์
4. ตรวจสอบความถูกต้อง: ขันยึดสกรูขั้วสายให้แน่นหนา ปิดฝาครอบพลาสติกใสป้องกันขั้วสาย แล้วจึงทำการจ่ายไฟเข้าระบบ

คำแนะนำในการใช้งาน (Recommendations)

• ควรเลือกรอบการใช้งานของ CT ให้สอดคล้องกับขนาดโหลดไฟฟ้าจริงในระบบ (กระแสใช้งานปกติควรอยู่ระหว่าง 50% – 80% ของพิกัด CT 150A)
• สายไฟที่ต่อออกจากขั้ว Secondary (S1, S2) ควรใช้สายทองแดงขนาดไม่น้อยกว่า 1.5 – 2.5 ตร.มม. เพื่อลดแรงดันตก (Voltage Drop) ในสาย
• ควรติดตั้งภายในตู้คอนโทรลหรือตู้สวิตช์บอร์ดที่แห้ง ไม่มีน้ำขัง และมีการระบายความร้อนที่ดี

ข้อควรระวัง (Precautions)

• ห้ามเปิดวงจรทางด้านทุติยภูมิ (Open Secondary Circuit) ขณะที่มีกระแสไฟฟ้าไหลผ่านด้านปฐมภูมิโดยเด็ดขาด เพราะจะทำให้เกิดแรงดันไฟฟ้าสูงเกินขนาด (High Voltage Peak) ที่ขั้ว Secondary ซึ่งเป็นอันตรายต่อชีวิตและอาจทำให้ตัว CT เสียหายได้
• หากจำเป็นต้องปลดหรือเปลี่ยนเครื่องมือวัดขณะมีกระแสไฟ ให้ทำการลัดวงจร (Short Circuit) ที่ขั้ว S1 และ S2 ของ CT ก่อนเสมอ
• ควรติดตั้งโดยช่างผู้ชำนาญการด้านไฟฟ้าตามมาตรฐานความปลอดภัย
