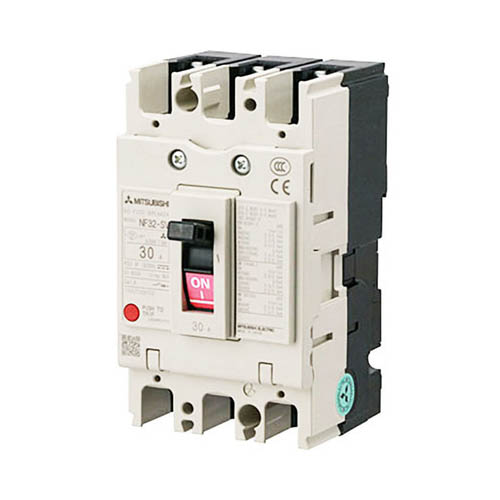

เซอร์กิตเบรกเกอร์ 20 แอมป์ 3 โพล 5kA MITSUBISHI NF32-SV 3P 20A - Image 1

เซอร์กิตเบรกเกอร์ 20 แอมป์ 3 โพล 5kA MITSUBISHI NF32-SV 3P 20A

กล่องใส่เบรกเกอร์ Schneider EZBOX100
มิเตอร์ไฟฟ้า อิเล็กทรอนิกส์ 5(45)A 1 เฟส 2 สาย MITSUBISHI SX4-A30E
0 out of 5
( ยังไม่มีบทวิจารณ์ )

Original price was: ฿1,740.00.Current price is: ฿1,300.00.

MITSUBISHI เบรกเกอร์ 3 เฟส NF32-SV 3P 20A (5kA) รุ่น NF-SV Series ของแท้ สวิตช์ตัดตอนอัตโนมัติ (MCCB)

MITSUBISHI Molded Case Circuit Breaker (MCCB) รุ่น NF32-SV เป็นเบรกเกอร์รุ่นมาตรฐาน (Economy Class) จากมิตซูบิชิ อิเล็คทริค ที่ได้รับการยอมรับในเรื่องความทนทานและแม่นยำ

ออกแบบมาเพื่อทำหน้าที่เป็นสวิตช์ตัดตอนอัตโนมัติ เพื่อป้องกันกระแสไฟฟ้าเกินพิกัด (Overload) และกระแสไฟฟ้าลัดวงจร (Short Circuit) ในระบบไฟฟ้า 3 เฟส เหมาะสำหรับการใช้งานในตู้ Main Distribution Board (MDB) หรือตู้ย่อยในโรงงานอุตสาหกรรม อาคารสำนักงาน และที่พักอาศัยขนาดใหญ่ ผลิตตามมาตรฐาน IEC 60947-2 มั่นใจได้ในความปลอดภัยและอายุการใช้งานที่ยาวนาน

รหัสสินค้า: 30850 หมวดหมู่: , , ป้ายกำกับ: , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

MITSUBISHI เบรกเกอร์ 3 เฟส NF32-SV 3P 20A (5kA) รุ่น NF-SV Series ของแท้ สวิตช์ตัดตอนอัตโนมัติ (MCCB)

เซอร์กิตเบรกเกอร์ MITSUBISHI รุ่น NF32-SV ขนาด 20 แอมป์ 3 โพล (3P) ทนกระแสลัดวงจร 5kA (ที่ 380V) อุปกรณ์ป้องกันไฟลัดวงจรและไฟเกินคุณภาพสูงจากญี่ปุ่น เหมาะสำหรับโรงงาน อาคารพาณิชย์ และตู้ควบคุมไฟฟ้า

คุณสมบัติ (Features)

  • ความแม่นยำสูง: ตัดวงจรทันทีเมื่อเกิดความผิดปกติด้วยระบบ Thermal-Magnetic
  • ทนทาน: โครงสร้างแข็งแรง ผลิตจากวัสดุไม่ลามไฟ ทนต่อความร้อนและการใช้งานหนัก
  • มาตรฐานโลก: ผ่านการรับรองมาตรฐานสากล IEC 60947-2
  • ติดตั้งง่าย: ขนาดเฟรมกะทัดรัด (32AF) ประหยัดพื้นที่ในตู้คอนโทรล
  • ระบบการทำงาน: รองรับทั้งการป้องกันไฟเกินและไฟลัดวงจรอย่างมีประสิทธิภาพ

ข้อมูลจำเพาะ (Specifications)

  • แบรนด์ (Brand): MITSUBISHI ELECTRIC
  • รุ่น (Model): NF32-SV
  • จำนวนขั้ว (Poles): 3 Poles (3P)
  • พิกัดกระแส (Rated Current – In): 20 Amp
  • ขนาดเฟรม (Frame Size): 32 AF
  • ค่าทนกระแสลัดวงจร (Breaking Capacity – Icu): 5 kA ที่แรงดัน 380/400/415 VAC ; 7.5 kA ที่แรงดัน 200/230 VAC
  • แรงดันฉนวน (Rated Insulation Voltage – Ui): 600V
  • ขนาด (Dimensions): กว้าง 75 มม. x สูง 130 มม. x ลึก 90 มม. (โดยประมาณ)

วิธีใช้งาน (Usage)

  • ใช้เป็นเมนเบรกเกอร์หรือเบรกเกอร์ย่อย: ติดตั้งในตู้ Consumer Unit หรือตู้ Load Center สำหรับระบบไฟ 3 เฟส
  • การเชื่อมต่อ: ต่อสายไฟเมนเข้าที่ขั้วด้านบน (Line) และต่อสายไฟไปยังโหลดที่ขั้วด้านล่าง (Load)
  • การควบคุม: ใช้คันโยกสำหรับการ เปิด (ON) / ปิด (OFF) หรือ รีเซ็ต (Reset) ระบบไฟฟ้า

คำแนะนำ (Recommendations)

  • เลือกขนาดสายไฟให้เหมาะสม: ควรใช้สายไฟที่รองรับกระแสได้ไม่ต่ำกว่า 20A ตามมาตรฐาน วสท. เพื่อป้องกันสายไหม้
  • การเข้าหัวสาย: ควรใช้หางปลา (Cable Lug) และขันสกรูให้แน่นหนาเพื่อป้องกันความร้อนสะสมที่ขั้วต่อ
  • ตำแหน่งติดตั้ง: ควรติดตั้งในที่แห้ง ปราศจากความชื้น และฝุ่นละอองที่นำไฟฟ้า

ข้อควรระวัง (Precautions)

  • อันตรายถึงชีวิต: ต้องตัดกระแสไฟฟ้าก่อนทำการติดตั้งหรือซ่อมบำรุงทุกครั้ง
  • ผู้ติดตั้ง: ควรดำเนินการโดยช่างไฟฟ้าผู้ชำนาญการเท่านั้น
  • ห้ามดัดแปลง: ห้ามแก้ไข ดัดแปลง หรือใช้งานผิดประเภท เช่น ใช้เกินพิกัดกระแสที่ระบุ



ข้อมูลเพิ่มเติม

น้ำหนัก 0.5 กก.
