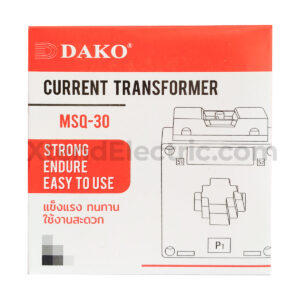

DAKO Current Transformer (CT) รุ่น MSQ-30 150/5A

คำอธิบาย

Current Transformer (CT) แบรนด์ DAKO รุ่น MSQ-30 อัตราทด 150/5A อุปกรณ์สำคัญสำหรับระบบไฟฟ้าโรงงานและตู้สวิทช์บอร์ด ออกแบบมาเพื่อแปลงกระแสไฟฟ้ากระแสสลับ (AC) ค่าสูงให้เป็นค่าต่ำเพื่อให้เหมาะสมกับเครื่องมือวัด เช่น แอมป์มิเตอร์ (Ammeter) หรือ มิเตอร์วัดค่าพลังงานไฟฟ้า (Power Meter)

คุณสมบัติเด่น:

• ความแม่นยำสูง: เหมาะสำหรับงานที่ต้องการความละเอียดในการวัดค่ากระแสไฟฟ้า
• โครงสร้างแข็งแรง: ผลิตจากวัสดุหน่วงการติดไฟ (Flame Retardant) ปลอดภัยในการใช้งาน
• ติดตั้งง่าย: ดีไซน์แบบ MSQ Series รองรับการร้อยบัสบาร์ (Busbar) หรือสายเคเบิลได้สะดวก
• มาตรฐานสากล: มั่นใจได้ในคุณภาพและความทนทานของแบรนด์ DAKO

ข้อมูลจำเพาะ (Specifications):

• แบรนด์ (Brand): DAKO
• รุ่น (Model): MSQ-30
• อัตราส่วนกระแส (Current Ratio): 150/5A (Primary 150A / Secondary 5A)
• ขนาดช่องร้อยสาย/บัสบาร์: รองรับบัสบาร์ขนาดสูงสุด 30×10 มม. (โดยประมาณ)
• ความถี่ (Frequency): 50/60 Hz
• Class Accuracy: 0.5 / 1.0 (ตรวจสอบตามสเปกสินค้าจริง)

การใช้งาน: ใช้ร่วมกับ Panel Meter, Power Meter หรือระบบควบคุมต่างๆ

ข้อควรระวัง:

• ห้ามเปิดวงจรด้าน Secondary เด็ดขาด (Do Not Open Circuit): ขณะที่มีกระแสไฟไหลผ่านสายเมน ห้ามปล่อยให้ขั้ว S1 และ S2 ลอยไว้เฉยๆ หรือสายหลุด เพราะจะทำให้เกิดแรงดันไฟฟ้าสูงจนเกิดประกายไฟ ระเบิด หรือทำให้อุปกรณ์เสียหายและเป็นอันตรายถึงชีวิตได้
• การลัดวงจร (Short Circuit): หากต้องการถอดมิเตอร์ออกเพื่อซ่อมบำรุง ต้องทำการลัดวงจร (Short) ขั้ว S1 และ S2 เข้าหากันก่อนเสมอ
• การเลือกขนาด: ต้องมั่นใจว่ากระแสไฟฟ้าสูงสุดในระบบไม่เกิน 150A (ตามสเปกของ CT) หากกระแสเกินพิกัดต่อเนื่องอาจทำให้ CT ร้อนและไหม้ได้
• ความถูกต้องของมิเตอร์: มิเตอร์ที่นำมาต่อพ่วง ต้องตั้งค่า Ratio ให้ตรงกัน คือ 150/5A มิฉะนั้นค่าที่อ่านได้จะผิดเพี้ยน
